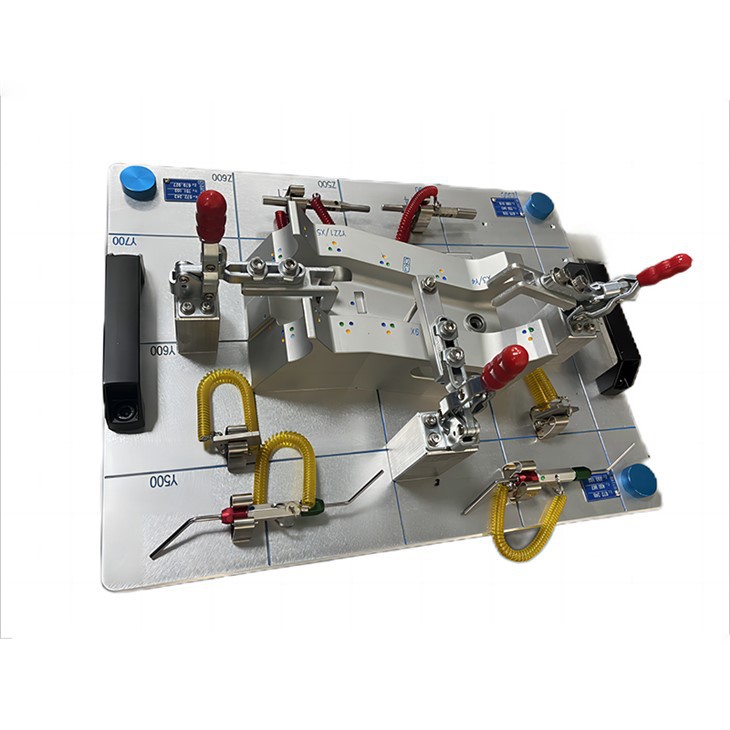

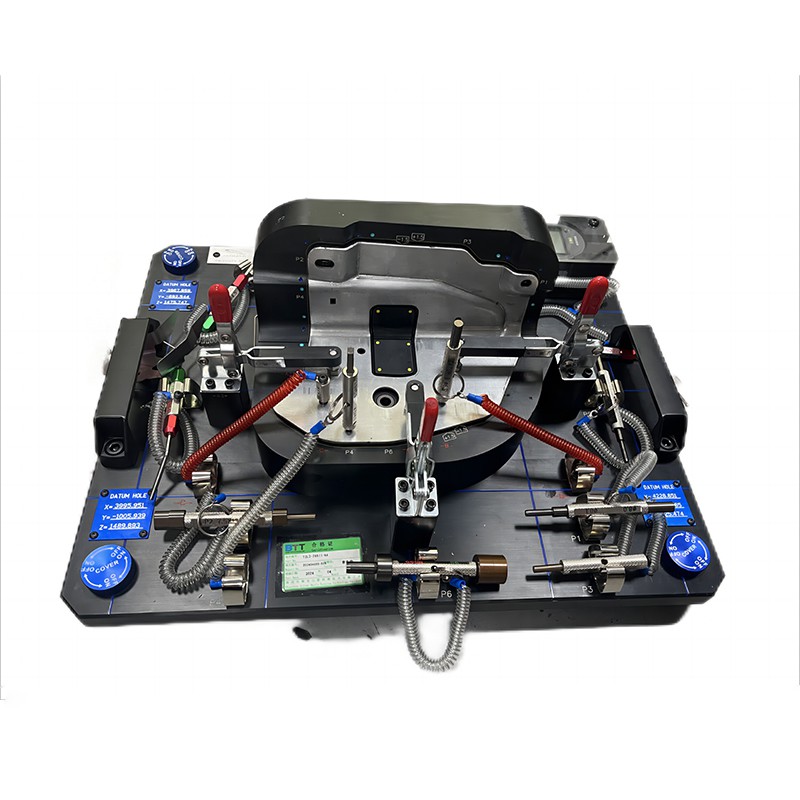

Vérification des composants du dispositif

Checking Fixture Components
Checking Fixture Components
Checking Fixture Components

Vérification des composants du dispositif

Numéro d'article : HTCK-001
Taille du produit : 105*52*48mm
Matériau : aluminium, cuivre et résine époxy

Envoyez demande

Présentation du produit

Spécification de produit

Nom du produit	Vérification des composants du montage
Numéro d'article	HTCK-001
Taille du produit	105 * 52 * 48 mm
Matériel	Aluminium, cuivre et résine époxy
Précision	0.005-0.1 mm ou à votre demande
Couleur	Anodisé, couleurs aluminium, noir ou pièces individuelles peuvent être personnalisés selon la demande du client
Traitement de surface	Sablage, traitement thermique, Sablage, traitement thermique, etc.
Équipement d'usinage	CNC, EDM, Argie Charmilles, fraiseuse, 3DCMM,
Méthode du logo	Gravure laser, gravure CNC
Application	Fabricants de pièces détachées automobiles et usines automobiles
Emballage	Coffret en bois ou à votre demande
Installation d'essai	Machine de mesure à trois coordonnées, micromètre, pied à coulisse

Introduction au dispositif de contrôle

Un dispositif de contrôle est un outil d'assurance qualité utilisé dans les industries pour vérifier la qualité des composants aux formes complexes. Les fabricants recherchent de l'aide dans les dispositifs de contrôle pour vérifier la précision dimensionnelle de leurs produits. Ils inspectent également les composants pour détecter les déformations, les rayures et vérifient si les pièces sont correctement alignées, et certifient que le produit est conforme à tous les critères et spécifications de sécurité nécessaires.

Caractéristiques et types de dispositifs de contrôle

Les montages CMM sont un type de composants de montage de contrôle conçus pour maintenir et positionner des pièces, des sondes ou des pièces pendant le calibrage dimensionnel et d'autres opérations de mesure d'une machine de mesure tridimensionnelle (CMM).

L'importance des dispositifs de contrôle dans le secteur automobile

Les composants des dispositifs de contrôle sont un élément essentiel de l'assurance qualité dans le développement de produits complexes tels que les automobiles et les avions. Un dispositif de contrôle moderne permet à un opérateur de vérifier les mesures ou les détails d'une pièce intérieure ou extérieure pour voir si elle a été produite dans les limites de tolérance de la conception. Il peut y avoir plusieurs pinces, broches, sondes ou autres outils fixés au dispositif et un ensemble clair d'instructions étape par étape pour garantir que quel que soit l'opérateur du dispositif, le résultat du contrôle sera le même.

Applications dans le secteur manufacturier

Assemblage de pièces automobiles :

Les dispositifs de contrôle des composants sont largement utilisés dans l'industrie automobile ou dans d'autres industries pour vérifier les dimensions des composants tels que les éléments de châssis et les aménagements intérieurs. Ils garantissent que les pièces s'assemblent correctement lors de l'assemblage et répondent à des normes de performance strictes.

Environnements de production de masse :

Si de grandes quantités de pièces identiques ou similaires sont produites, les moyens de contrôle constituent une solution économique pour garantir l'uniformité et la précision. Cela est essentiel pour atteindre les objectifs de production sans compromettre la qualité.

Remplacement des outils de mesure spécialisés :

Les dispositifs de contrôle constituent une alternative polyvalente aux outils de mesure spécialisés tels que les jauges à bouchon et les jauges de diamètre extérieur. Ils offrent une simplicité d'utilisation tout en fournissant des mesures précises, ce qui les rend adaptés à une large gamme d'applications de fabrication dans l'automobile, l'aérospatiale, l'électronique, etc.

Avantages de l'utilisation de moyens de contrôle

Économies de coûts:Les composants des dispositifs de contrôle sont généralement plus abordables que les instruments de mesure spécialisés, ce qui réduit les investissements en capital dans les équipements d'inspection.
Facilité d'utilisation:Ils sont conçus pour être conviviaux, nécessitant une formation minimale des opérateurs pour effectuer des inspections efficacement.
Fiabilité:Les dispositifs de contrôle ou les jauges fournissent des mesures cohérentes et répétables, garantissant la fiabilité des processus de contrôle qualité.
Évolutivité :Adaptées aux environnements de production à petite et à grande échelle, les jauges s'adaptent aux différents volumes et exigences de production.

Pourquoi choisir l'outil HT

Voici quelques raisons convaincantes de choisir les outils HT pour vos composants de moyens de contrôle :

Qualité supérieure:Les machines de traitement de haute précision garantiront des composants de montage de contrôle de qualité supérieure.

Prix compétitif:L'usinage interne ainsi que la coopération à long terme avec les fournisseurs de matériaux et l'usinage secondaire nous assurent une assurance qualité stable pour économiser les coûts.

Satisfaction garantie:La certification ISO9001 pour les systèmes de qualité rendra les clients satisfaits de notre produit.

Personnalisation flexible:Des services OEM ou des solutions personnalisées sont disponibles en fonction des exigences des clients.

Délai d'exécution rapide:Cycle court et livraison à temps avec un contrôle strict des délais pour garantir le délai de livraison.

Service attentionné:Une gestion de projet solide et une ingénierie expérimentée garantissent la plus haute qualité.

FAQ

Q : Que sont les moyens de contrôle ?

R : Un moyen de contrôle est un outil d'assurance qualité utilisé dans les industries pour vérifier la qualité des composants aux formes complexes. Ils ne sont pas utilisés pour fabriquer des composants mais pour accepter ou rejeter des composants déjà fabriqués en fonction de la précision dimensionnelle.

Q : Quelle est la différence entre un dispositif de fixation et une jauge ?

A : Contrairement à une jauge de contrôle, un dispositif de contrôle peut maintenir le composant ou la pièce à examiner de manière sûre dans une orientation hautement prévisible. En outre, il peut également accueillir un nombre illimité d'outils de calibrage et autres outils de maintien de la pièce, tels que des broches de positionnement, des gabarits et des pinces.

Q : Quels sont les éléments importants des moyens de contrôle ?

R : Les composants de base d'un dispositif d'inspection comprennent la base (plaque) et le meuble ou le nid de la pièce, les points de repos/contact, et peuvent inclure des pinces, des butées, du vide, des aimants et des éléments pneumatiques.

Q : Quels sont les éléments de base d’un dispositif de contrôle ?

R : En particulier dans le domaine automobile, les dispositifs de contrôle, ou « aides au contrôle », ou composants de dispositifs de contrôle, comme on les appelle dans le processus PPAP, sont souvent un hybride des deux. Ils peuvent être conçus pour maintenir la pièce pour l'inspection CMM, par exemple, et inclure des surfaces qui correspondent aux références des schémas GD&T ou aux positions de la voiture sur le dessin. Les mêmes dispositifs peuvent inclure des indicateurs qui fournissent des données de mesure variables directes pour certaines caractéristiques.

Q : Qu'est-ce que la répétabilité et la reproductibilité des jauges (Gage R&R)

R : La répétabilité et la reproductibilité des jauges sont souvent appelées Gage R&R. Il s'agit d'une méthode permettant d'évaluer la répétabilité et la reproductibilité d'un système de mesure lorsque vous utilisez des composants de dispositifs de contrôle. En d'autres termes, les études Gage R&R sont réalisées pour découvrir quelle part de la variation du processus est due au système de mesure.

Q : En quoi est-ce différent d’un montage BIW ?

R : Bien que les deux soient largement utilisés dans l'industrie automobile, il existe une légère différence entre eux. Un dispositif de montage BIW (Body in White) est un outil de fabrication qui maintient ensemble les pièces en tôle qui doivent être soudées. Dans l'industrie automobile, un dispositif de contrôle est utilisé pour examiner les composants finaux des pièces de carrosserie en tôle de sorte que lorsque toutes les pièces du châssis du véhicule sont placées dans un dispositif de montage BIW, elles sont positionnées avec précision les unes par rapport aux autres.
